Czym są sworznie i jaką pełnią funkcję w konstrukcjach technicznych

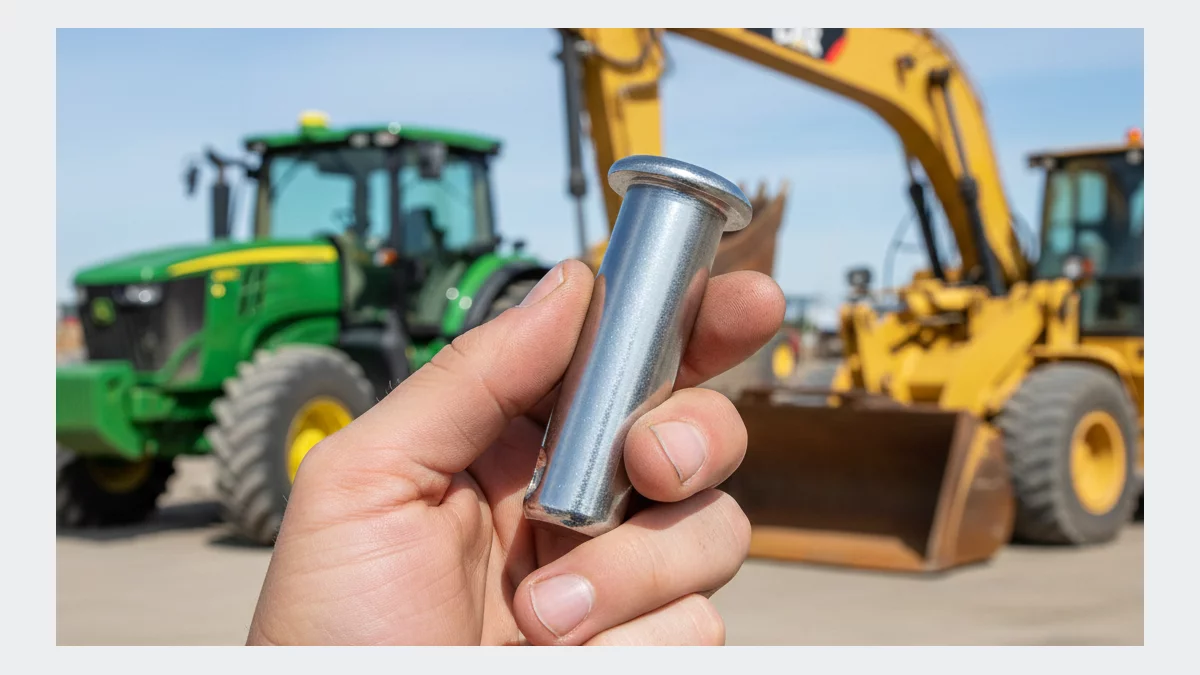

(Artykuł sponsorowany) Sworzeń to walcowy element łączący, przeznaczony do wykonywania połączeń przegubowych oraz przenoszenia sił ścinających. W odróżnieniu od śruby nie służy do trwałego skręcania elementów z określonym momentem dokręcania, lecz do osiowego pozycjonowania i umożliwienia ruchu obrotowego jednej części względem drugiej. Typowy sworzeń ma postać gładkiego trzpienia o określonej średnicy nominalnej, często wyposażonego w otwór poprzeczny pod zawleczkę lub w gwintowany odcinek umożliwiający zabezpieczenie nakrętką. W praktyce warsztatowej i przemysłowej element ten stanowi podstawę układów przegubowych - od prostych zawiasów po mechanizmy maszyn budowlanych.

Kluczową cechą sworznia jest praca w warunkach obciążeń poprzecznych. Oznacza to, że dominującym mechanizmem przenoszenia sił jest ścinanie, a nie rozciąganie jak w przypadku śrub konstrukcyjnych. Z tego względu istotne są parametry takie jak wytrzymałość na ścinanie, twardość powierzchni oraz odporność na zużycie cierne, szczególnie gdy sworzeń współpracuje z tuleją lub uchem wykonanym z innego materiału.

Budowa i materiały stosowane w produkcji sworzni

W zastosowaniach technicznych stosuje się głównie sworznie wykonane ze stali węglowej lub stopowej, poddawane procesom ulepszania cieplnego. W zależności od przeznaczenia mogą być hartowane powierzchniowo lub w całym przekroju. Wersje przeznaczone do pracy w środowisku wilgotnym bądź narażonym na korozję są zabezpieczane powłoką cynkową, najczęściej w procesie cynkowania galwanicznego. Taka powłoka nie tylko wydłuża trwałość elementu, lecz także ogranicza ryzyko “zapieczenia” w otworze montażowym.

Jak urządzić małą sypialnię? Szafa przesuwna, lustra i przechowywanie bez zagracania wnętrza Jak wyeksponować rośliny w domu? Wybierz idealny stojak na kwiaty

Istotnym parametrem jest tolerancja wykonania średnicy. Zbyt duży luz pomiędzy sworzniem a otworem powoduje nierównomierne rozkładanie obciążeń i przyspieszone zużycie, natomiast zbyt ciasne spasowanie utrudnia montaż i może prowadzić do powstawania naprężeń. W rozwiązaniach przemysłowych często stosuje się pasowania suwliwe lub wciskowe, dobierane w zależności od charakteru pracy połączenia.

Rodzaje sworzni stosowanych w praktyce

W ofercie rynkowej dominują sworznie z otworem pod zawleczkę, które umożliwiają skuteczne zabezpieczenie przed wysunięciem. Po wsunięciu sworznia przez łączone elementy wprowadza się zawleczkę sprężystą lub rozginaną, blokując ruch osiowy. Rozwiązanie to sprawdza się w konstrukcjach wymagających okresowego demontażu.

Drugą grupę stanowią sworznie z gwintowanym końcem, umożliwiające zastosowanie nakrętki samokontrującej lub klasycznej z dodatkowym zabezpieczeniem. Tego typu elementy stosowane są tam, gdzie wymagane jest lepsze bezpieczeństwo połączenia i wyższa odporność na drgania. W asortymencie specjalistycznych dostawców, takich jak Muntech24.pl, spotkamy sworznie o różnych średnicach i długościach roboczych, przeznaczone do zastosowań w osprzęcie transportowym, konstrukcjach stalowych oraz maszynach. W praktyce spotyka się też sworznie hartowane o podwyższonej odporności. Znajdują zastosowanie w punktach obrotowych narażonych na częsty ruch oraz duże obciążenia dynamiczne, na przykład w elementach zawiesi czy układach dźwigniowych.

Zastosowanie sworzni w budownictwie i przemyśle

Sworznie wykorzystywane są w budownictwie stalowym do łączenia elementów konstrukcyjnych pracujących przegubowo. W przemyśle maszynowym stanowią część układów przegubowych, mechanizmów podnoszących oraz osprzętu transportowego. W systemach zawiesi i uchwytów transportowych umożliwiają łączenie ogniw, szekli oraz innych komponentów, zachowując nośność i bezpieczeństwo pracy.

W maszynach rolniczych i budowlanych sworznie pełnią funkcję osi obrotu dla ramion, siłowników i dźwigni. Ich trwałość wpływa na precyzję działania całego układu. W konstrukcjach bram, furtek czy elementów przemysłowych zawiasów odpowiadają za stabilność i płynność ruchu skrzydła.

Kryteria doboru i kwestie bezpieczeństwa

Dobór sworznia powinien opierać się na analizie obciążeń oraz warunków pracy. Znaczenie ma średnica nominalna, która musi odpowiadać średnicy otworów w łączonych elementach. Należy uwzględnić obciążenia statyczne, jak i dynamiczne, a w przypadku pracy w środowisku agresywnym chemicznie lub wilgotnym - dobrać odpowiednią powłokę antykorozyjną.

Nieprawidłowo dobrany sworzeń może stać się najsłabszym ogniwem konstrukcji. Zbyt mała średnica prowadzi do przekroczenia dopuszczalnych naprężeń ścinających, natomiast brak właściwego zabezpieczenia osiowego grozi jego wysunięciem podczas eksploatacji. Regularna kontrola zużycia, zwłaszcza w punktach intensywnego tarcia, pozwala zapobiegać awariom i utracie nośności.

Znaczenie sworzni w trwałości konstrukcji

Choć sworzeń jest elementem relatywnie prostym, jego rola w układzie mechanicznym jest krytyczna. Odpowiada za przenoszenie obciążeń, lecz także za prawidłową geometrię i zakres ruchu połączenia przegubowego. Właściwy dobór materiału, średnicy oraz sposobu zabezpieczenia przekłada się na bezpieczeństwo użytkowników i trwałość konstrukcji. W praktyce inżynierskiej sworzeń nie jest detalem drugoplanowym, lecz precyzyjnie dobranym komponentem, którego parametry muszą być zgodne z wymaganiami projektowymi i normami.
